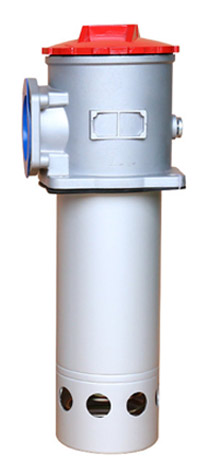

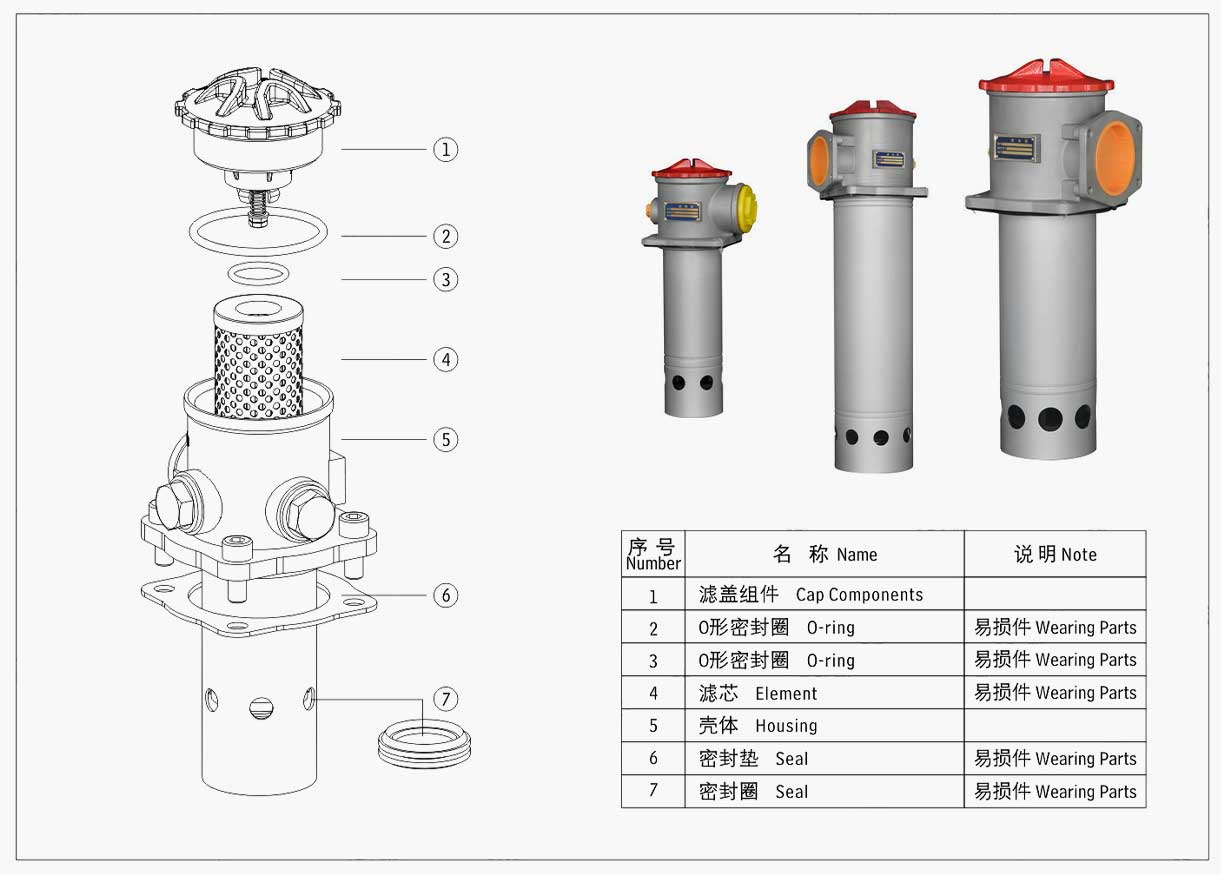

TF系列箱外自封式吸油過濾器

本過過濾器安裝在油泵吸口處，用以保護油泵及其它液壓元件，以避免吸入污染雜質，有效地控制液壓系統污染,提高液壓系統清潔度。
本過過濾器可直接的在油箱側邊，上部或底部，吸油筒體浸入油箱內液面儀下，過濾器濾頭露在油箱外，并設有自封閥，旁通閥，濾芯污染増塞發訊器等裝置，使更換濾芯和清洗濾芯時油箱內油液不會流出，本產品設計新穎，安裝方便，油通能力大，阻力小，清洗或更換濾芯方便等優點。

應用范圍	廣泛應用于重型機械、礦山機械、冶金機械等液壓系統。
過濾介質	液壓油中水和乙二醇等
咨詢電話	400-0089-277

性能與特點

水由進水口進入過濾器，首先經過粗濾芯組件濾掉較大顆粒的雜質，然后到達細濾網，通過細濾網濾除細小顆粒的雜質后，清水由出水口排出。
在過濾過程中，細濾網的內層雜質逐漸堆積，它的內外兩側就形成了一個壓差。當這個壓差達到預設值時，將開始自動清洗過程：排污閥打開，主管組件的水力馬達室和水力缸釋放壓力并將水排出；水力馬達室及吸污管內的壓力大幅下降，由于負壓作用，通過吸嘴吸取細濾網內壁的污物，由水力馬達流入水力馬達室，由排污閥排出，形成一個吸污過程。當水流經水力馬達時，帶動吸污管進行旋轉，由水力缸活塞帶動吸污管作軸向運動，吸污器組件通過軸向運動與旋轉運動的結合將整個濾網內表面完全清洗干凈。整個清洗過程將持續數十秒。排污閥在清洗結束時關閉，增加的水壓會使水力缸活塞回到其初始位置，過濾器開始準備下一個沖洗周期。在清洗過程中，過濾機正常的過濾工作不間斷。

技術參數

型號	公稱流量 (L/min)	過濾精度 (μm)	通徑 (mm)	原始壓力損失 (MPa)	發訊裝置		連接方式	重量 (Kg)	濾芯型號
型號	公稱流量 (L/min)	過濾精度 (μm)	通徑 (mm)	原始壓力損失 (MPa)	(V)	(A)	連接方式	重量 (Kg)	濾芯型號
TF-25x*L-C/Y	25	80 100 180	15	<0.01	12 24 36 220	2.5 2 1.5 0.25	管式	0.4	TFX-25×*
TF-40x*L-C/Y	40		20					0.45	TFX-40×*
TF-63×*L-C/Y	63		25					0.82	TFX-63×*
TF-100×*L-C/Y	100		32					0.87	TFX-100×*
TF-160×*L-C/Y	160		40					1.75	TFX-160×*
TF-250×*F-C/Y	250		50				法蘭	2.6	TFX-250×*
TF-400×*F-C/Y	400		65					4.3	TFX-400×*
TF-630×*F-C/Y	630		90					6.2	TFX-630×*
TF-800×*F-C/Y	800							6.9	TFX-800×*
TF-1000×*F-C/Y	1000							8	TFX-1000×*
TF-1300×*F-C/Y	1300							10.4	TFX-1300×*

注：*為過濾精度，若使用介質為水——乙二醇，公稱流量160L/min，過濾精度80μm，帶ZS-I型發訊器，則過濾器型號為TF*BH-160X80L-C，濾芯型號為TFX*BH-160X80。

鏈接尺寸

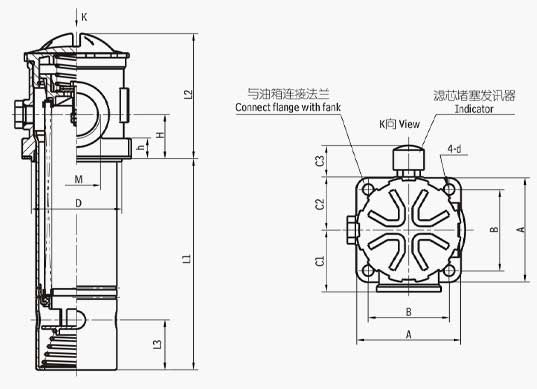

1、管式（出油口螺紋鏈接）

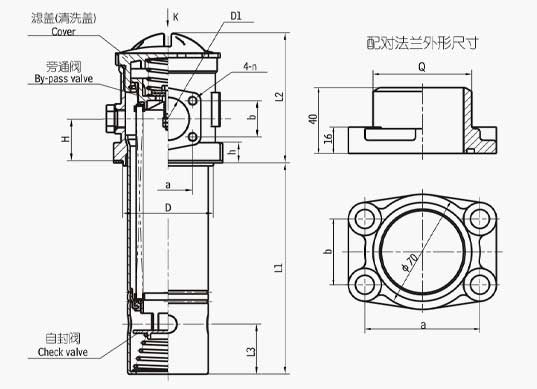

2、法蘭式（出油口法蘭鏈接）

表一、TF-25~160螺紋式連接尺寸

型號	尺寸
型號	L1	L2	L3	H	M	D	A	B	C1	C2	C3	h	d
TF-25 × * L-C/Y	93	78	36	25	M22 × 1.5	Φ62	80	60	45	42	42	9.5	Φ9
TF-40 × * L-C/Y	110	78	36	25	M27 × 2	Φ62	80	60	45	42		9.5
TF-63 × * L-C/Y	138	98	40	33	M33 × 2	Φ75	90	70.7	54	47		10
TF-100 × * L-C/Y	188	98	40	33	M42 × 2	Φ75	90	70.7	54	47		10
TF-160 × * L-C/Y	200	119	53	42	M48 × 2	Φ91	105	81.3	62	53.5		12	Φ11

表二、TF-250~800螺紋式連接尺寸

型號	尺寸
型號	L1	L2	L3	H	D1	D	a	b	n	A	B	C1	C2	C3	h	d	Q
TF-250 × * F-C/Y	270	119	53	42	Φ50	Φ91	70	40	M10	105	81.3	72.5	53.5	42	l2	Φ11	Φ60
TF-400 × * F-C/Y	275	141	60	50	Φ65	Φ110	90	50		125	95.5	82.5	61		15		Φ73
TF-630 × * F-C/Y	325	184	55	65	Φ90	Φ140	120	70		160	130	100	81		15.5		Φ102
TF-800 × * F-C/Y	385
TF-1000 × * F-C/Y	485
TF-1300 × * F-C/Y	680
