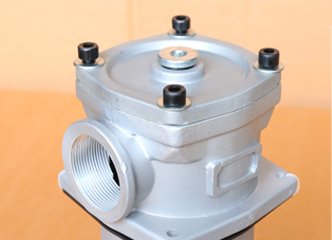

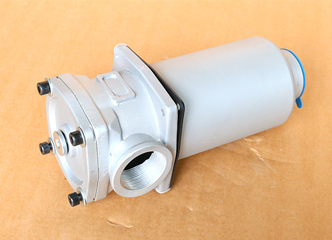

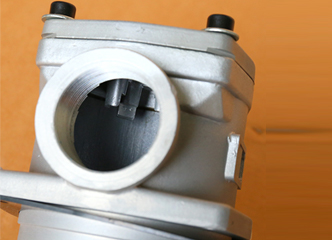

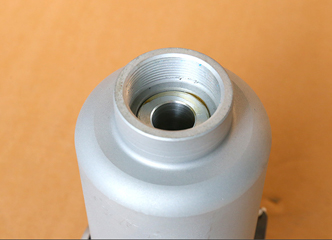

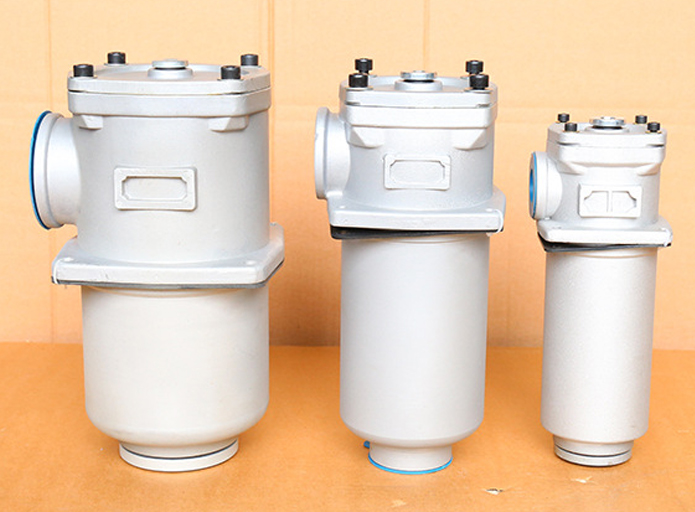

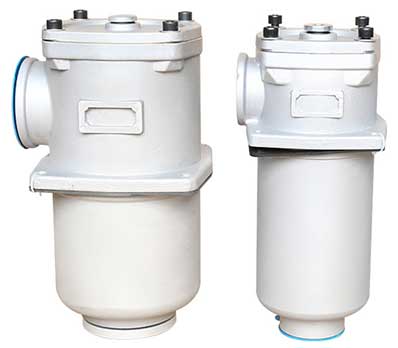

RF系列直回式回油過濾器

本過濾器用于液壓系統回油精過濾，濾除液壓系統中元件磨損產生的金屬顆粒以及密封件的橡膠雜質等污染物，使流回油箱的油保持清潔。

應用范圍	廣泛應用于重型機械、礦山機械、冶金機械等液壓系統。
過濾介質	液壓油中水和乙二醇等
咨詢電話	400-0089-277

性能與特點

1、本過濾器可直接安裝在油箱蓋板上，也可以用管子安裝。

2、設有濾芯污染堵塞發訊器，及旁通閥，提高液壓交流的可靠性，當濾芯被污染物堵塞或系統液溫過低，流量脈動等因素造成進油壓力為0.35MPa時，發訊器便發出訊號指示，應及時更換濾芯或提高溫度，如此時不能馬上停機處理這些故障時，設在濾芯上的旁通閥會自動開啟（開啟壓力為0.4MPa）。

3、濾芯采用玻璃纖維材質，具有過濾精度高，通油能力大，原始壓力損失小，納污量大等優點，其過濾精度以對過濾精度標定，過濾比β3、5、10、20≥200過濾效率n≥99.5%符合ISO標準。

技術參數

型號	公稱流量 (L/min)	過濾精度 (μm)	通徑 (mm)	公稱壓力（MPa）	壓力損失 (MPa)		發訊裝置（V/W）		重量 (Kg)	濾芯型號
型號	公稱流量 (L/min)	過濾精度 (μm)	通徑 (mm)	公稱壓力（MPa）	Initial	Max.	（V）	（A）	重量 (Kg)	濾芯型號
RF - 60 x * Y/C	60	1 3 5 10 20	20	1	W0.07	0.35	12 24 36 220	2.5 2 1.5 0.25	0.4	LH0060R* BN/HC
RF - 110 x * Y/C	110		20						0.9	LH0110R* BN/HC
RF - 160 x * Y/C	160		40						1.1	LH0160R* BN/HC
RF - 240 x * Y/C	240		40						1.8	LH0240R* BN/HC
RF - 330 x * Y/C	330		50						2.3	LH0330R* BN/HC
RF - 500 x * Y/C	500		50						3.2	LH0500R* BN/HC
RF - 660 x * Y/C	660		80						4.1	LH0660R* BN/HC
RF - 850 x * Y/C	850		80						13	LH0850R* BN/HC
RF - 950 x * Y/C	950		90						20	LH0950R* BN/HC
RF - 1300 x * Y/C	1300		100						41.5	LH1300R* BN/HC

注：*為過濾精度，若使用介質為水一乙二醇，公稱流量160L/min，過濾精度10μm，帶CYB-Ⅰ型發訊器，則過濾器型號為RF · BH-160 x 10Y，濾芯型號為LH0160R010BN/HC。

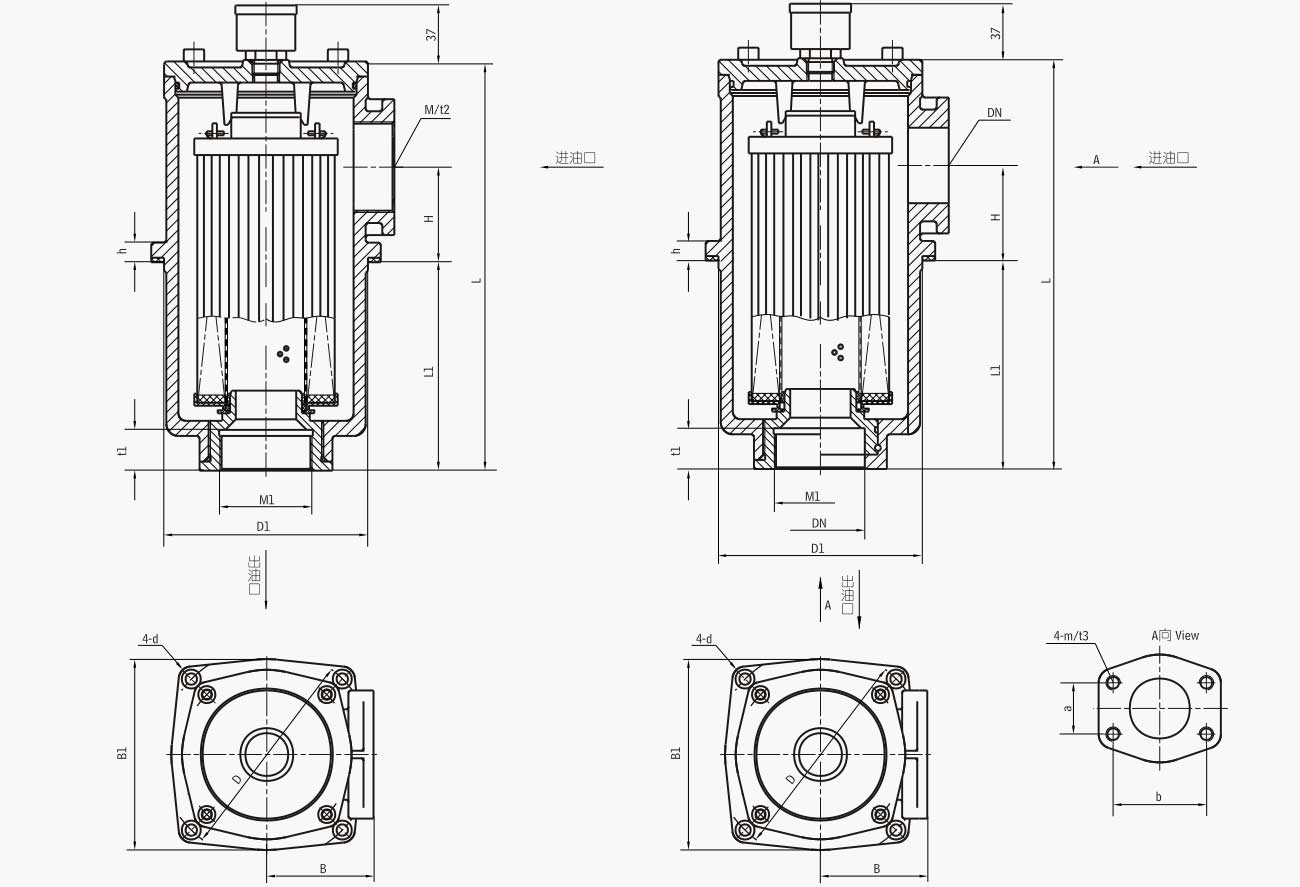

鏈接尺寸

型號 Model	尺寸 Size (mm)
型號 Model	B1	L	L1	h	D1	H	D	d	M	t2	B	M1	t1	m	t3	a	b	DN
RF - 60 x * L - Y/C	90	166	92	11	Φ80	34	Φ100	Φ5.5	M27x2	16	48	M27x2	16
RF - 110 x * L - Y/C	90	233	159	11	Φ80	34	Φ100	Φ5.5	M33x2	16	48	M33x2	16
RF - 160 x * L - Y/C	120	209	120	11	Φ106	40	Φ135	Φ7	M48x2	20	66	M48x2	20
RF - 240 x * L - Y/C	120	268	179	11	Φ106	40	Φ135	Φ7	M48x2	20	66	M48x2	20
RF - 330 x * L - Y/C	152	271	138	13	Φ135	63	Φ170	Φ9	M60x2	27	85	M60x2	27
RF - 330 x * F - Y/C		271	138									M60x2		M12	23	42.9	77.8	Φ50
RF - 500 x * F - Y/C		351	218									M60x2		M12	23	42.9	77.8	Φ50
RF - 660 x * F - Y/C	196	411	243	13	Φ175	83	Φ220	Φ13.5			110			m16	22	61.9	106.4	Φ80
RF - 850 x * F - Y/C	196	492	324	13	Φ175	83	Φ220	Φ13.5			110				22	61.9	106.4	Φ80
RF - 950 x * F - Y/C	255	449	251	14	Φ208	93	Φ290	Φ17.5			135				22	69.9	120.7	Φ90
RF - 1300 x * F - Y/C	255	573	332	14	Φ208	121	Φ290	Φ17.5			145				22	77.8	130.2	Φ100
